BHR1000V
產品介紹:

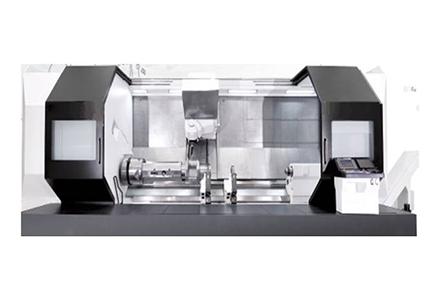

BHR1000V系列是一款具有五軸五聯動功能的臥式車銑復合加工中心。機床配置有X、Y、Z、B、C五軸,可實現各種車、銑、鏜、鉆、銑齒、磨等復合加工;尤其適用于直線度、圓柱度、平行度、跳動要求小的高精加工、深孔加工及重型零件的加工。公司致力于復雜零件加工要求的分析,開發相關附件為每個用戶提供可定制的有效的整體解決方案。

產品特點:

1)主軸箱采用雙電機主從模式,連接齒輪箱,雙檔變速,主電機功率可選擇,主軸夾緊力可調;

2)X、Y、Z、C各軸均配置雙電機,傳遞扭矩大,移動速度快;五軸全閉環控制,加工精度高;

3)一次裝夾完成多道工序加工,裝夾誤差少,生產效率高;

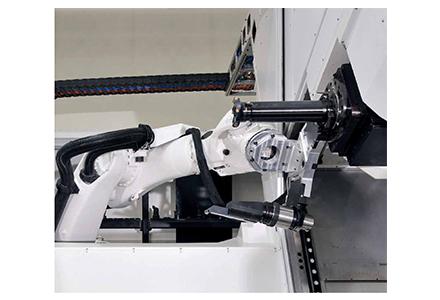

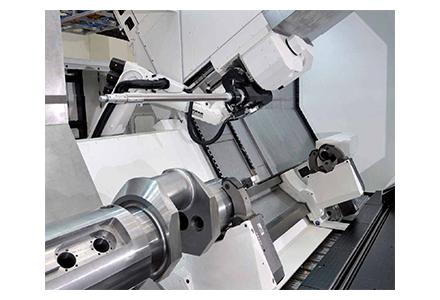

4)采用倉儲式刀庫,配備KUKA機器人實現刀具及附件頭的快速更換,刀具更換快,刀庫容量擴充方便;

5)擅長于深孔加工,最大加工孔深可達1500mm。

適用行業:

1)能源領域:汽輪機及水電方面的軸類工件;

2)大型船用柴油機領域:凸輪軸,曲軸等;

3)齒輪箱:風電齒輪箱的傳動零件和礦山機械的齒輪箱傳動零件等。



技術規格:



項目

單位

BHR1000V

加工

范圍

床身上最大回轉直徑

mm

1020

兩頂尖距離

mm

2000/3000/4000/5000/6000

工件最大重量

kg

10000



車削

主軸

電機功率

kW

28+28/46+46

最高轉速

rpm

1650/1260

最大扭矩

Nm

7700/11130

卡盤直徑

mm

500/630/800

前端軸承直徑

mm

260

主軸通孔直徑

mm

185

主軸頭型式



A2-15

C軸

最高轉速

rpm

40

最大扭矩

Nm

8350

銑削

主軸

電機功率

kW

27/30/46/52

最高轉速

rpm

5000/3000

最大扭矩

Nm

261/291/630/712

刀柄型式



HSK-A63/CaptoC6

HSK-A100/CaptoC8

前端軸承直徑

mm

100/130

內冷壓力

bar

70

B軸

最高轉速

rpm

16

最大扭矩

Nm

1780/2430

鼠牙盤分度角度

º

2.5/1

最小分度角度

º

0.001

擺角范圍

º

-110/+90

X軸

快進速度

m/min

40

最大進給力

N

13050/27000/39000

行程

mm

1130

Y軸

快進速度

m/min

40

最大進給力

N

14500/28500

行程

mm

550

Z軸

快進速度

m/min

30

最大進給力

N

28800

尾座

套筒直徑

mm

260

套筒行程

mm

250

其他

刀庫容量



40/60/80/120

數控系統



西門子840D SL
