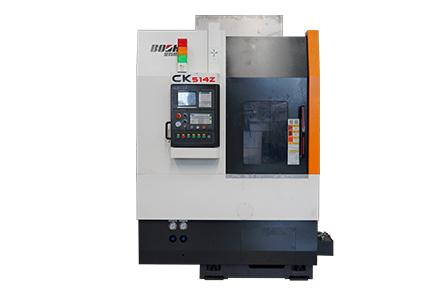

CK514H/CK514Z
產品介紹:

CK514系列機床是采用線性滾動導軌的數控立式車床,該系列機床包含CK514H/CK514Z,配以FANUC 0i-TF(1)數控系統和6工位刀架,適宜加工中小型盤、蓋類零件,機床采用立式結構,裝夾工件方便,占地面積小。

CK514Z是CK514H的鏡像機床,可以與CK514H組成雙胞胎加工單元,也可以單獨使用。

產品特點:

1)高強度鑄鐵底座、立柱,有良好的穩定性和抗震性能。

2)立式結構,裝夾工件方便,占地面積小。

3)分離式冷卻水箱,便于清洗。

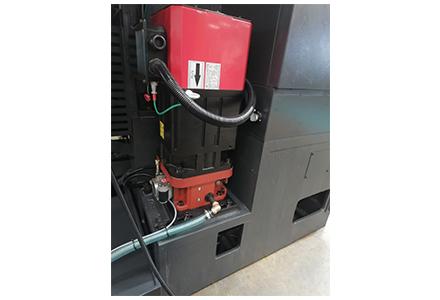

4)大功率交流主軸電機,即可輸出大扭矩,又可高速運轉,滿足不同加工需要。

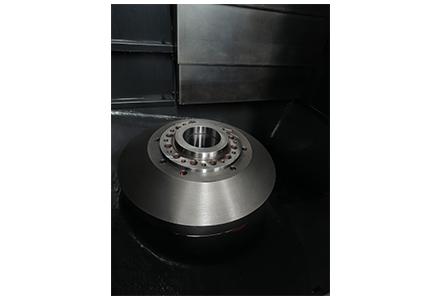

5)精密、高剛度彈筒式主軸結構,主軸采用進口高級潤滑脂潤滑,全封閉,免維護。

6)床鞍、立柱導軌采用超重負荷直線滾動導軌。

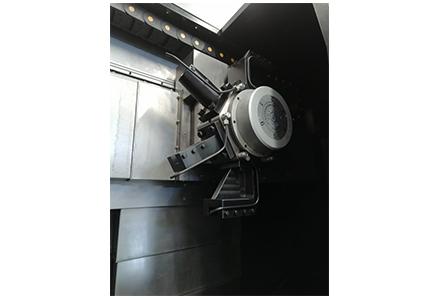

7)配備6工位立式電動刀架,剛性高、換刀迅速、可靠。

8)X/Z軸采用高精度滾珠絲杠和絲杠專用軸承,精度保持性好。

9)整體式全封閉防護,環保清潔。

適用行業:

適用于汽車、電子、模具、通訊、醫療器械、儀器儀表等行業。







技術規格:

項目

單位

CK514H

CK514Z

加工范圍

最大回轉直徑

mm

Φ650

Φ650

過床鞍最大回轉直徑

mm

Φ650

Φ650

最大切削直徑

mm

Φ450

Φ450

最大切削高度

mm

420

 420

主軸

卡盤尺寸

mm

Φ305

Φ305

主軸頭型式

GB/T5900.1

A2-8

A2-8

主軸轉速范圍

r/min

30-3000

30-3000

主軸電機功率

Kw

18.5/22

18.5/22

床鞍

快速移動速度

m/min

X軸:12  Z軸:16

X軸:12   Z軸:16

X/Z軸行程

mm

X軸:450  Z軸:550

X軸:450   Z軸:550

刀架

刀位數



6

6

刀具裝夾尺寸 車削/鏜孔

mm

32X32/Φ50

32X32/Φ50

其他

電源

kVA

50

50

機床體積 長×寬×高:不含排屑器

mm

2400X1880X2850

2400X1880X2850

機床重量

kg

6000

6000

注:上表為標準配置時的參數,選擇其他配置時參數有變化。
