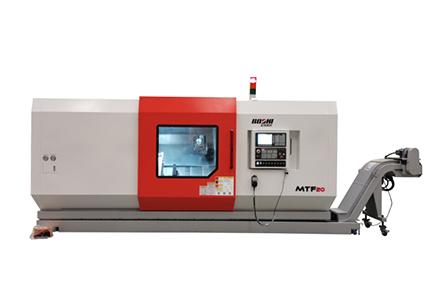

MTF20數控車床采用雙主軸、雙刀架對列布局，廣數數控系統控制，可實現雙主軸、雙刀架的同時車削加工。機床Z向進給可以完成工件的雙向夾持，實現工件的正反面加工，在一次裝夾下完成工件的全部車削加工，在很大程度上節省了裝夾和加工時間，提高了加工效率。該機床床鞍及滑板導軌分別采用高剛性線性導軌和硬軌，驅動絲杠采用滾珠絲杠，動態響應性能好，精度保持性高。機床采用整體式全封閉防護和斜床身結構，使機床排屑流暢，裝夾工件特別方便，保護了操作者人身安全，極大限度的減少了油霧及冷卻液對環境的污染。該機床應用前景廣泛，可適用于新能源、汽車、輕工等行業的多種加工需求。
產品特點：
1）對列式雙主軸結構可在高速旋轉的情況下進行工件交換，配合上 下布置4工位立式刀架和固定刀座，可實現對工件的全部車削加工，在很大程度上節省了裝夾和加工時間，提高了加工效率。
2）雙電主軸結構，轉速高，振動小，加工精度高。
3）床鞍及滑板導軌分別采用高剛性線性導軌和硬軌，驅動絲杠采用 滾珠絲杠，動態響應性能好，精度保持性高。
4）整體式全封閉防護和斜床身結構，使機床排屑流暢，裝夾工件特 別方便，保護了操作者人身安全，極大限度的減少了油霧及冷卻液對 環境的污染。
適用行業：
適用于新能源、汽車、輕工等行業的多種加工需求。
|
|
項 目 |
單 位 |
規 格 |
|
|
范 圍 |
最大加工直徑 |
mm |
Φ250 |
|
|
最大工件長度 |
mm |
1100 |
||
|
最大加工長度 |
mm |
1000 |
||
|
最大加工棒料直徑 |
mm |
Φ65 |
||
|
主 主 軸 |
液壓卡盤直徑 |
mm(in) |
Φ210(8″) |
|
|
主軸頭型式 |
|
A2-6（GB/T5900.1） |
||
|
主軸通孔直徑 |
mm |
Φ66 |
||
|
主軸軸承直徑 (前/后) |
mm |
Φ120/Φ95 |
||
|
主軸最高轉速 |
r/min |
3000 |
||
|
主電機功率 |
kW |
22 |
||
|
床
鞍 |
移動距離 |
X1／X2 |
mm |
210／210 |
|
Z1／Z2／Z3 |
1050 |
|||
|
快速移動速度 X1、X2／Z1、Z2、Z3 |
m/min |
24／30 |
||
|
伺服電機扭矩 |
X1／X2 |
Nm |
10 |
|
|
Z1／Z2／Z3 |
22 |
|||
|
滾珠絲杠直徑 X1、X2／Z1、Z2、Z3 |
mm |
36／36 |
||
|
刀 架 |
刀位數 |
|
上刀架立式170四工位，下刀架1個固定刀座 |
|
|
刀具尺寸 |
mm |
25×25 |
||
|
副主軸 |
卡盤尺寸 |
mm(in) |
Φ210(8") |
|
|
主電機功率 |
kW |
22 |
||
|
主軸最高轉速 |
r/min |
3000 |
||
|
其 它 |
電源 |
kVA |
50 |
|
|
體積（長×寬×高) |
mm |
5600×2452×2260 (含排屑器) |
||
|
總重量 |
kg |
9200 |
||
