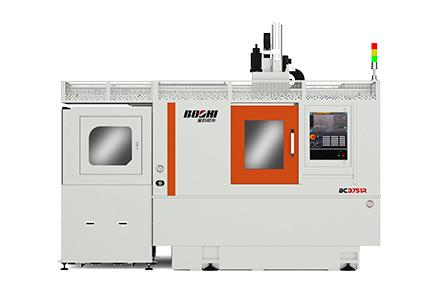

BC3751R是一款高效柔性加工單元,該機床主要用于加工盤、蓋類零件,特別適用于汽車、摩托車、工程機械等行業。機床整機結構緊湊,加工范圍大且占地面積小、刀盤對邊大、快移速度高、性價比較高。配備自動上下料機械手和8工位料庫,可進行單機加工或多機聯線,實現無人化操作。
產品特點:
1)雙向?qū)к壊捎么筝d荷滾柱線軌副;
2)主軸采用精密軸承組合排列,配伺服主電機,具有極好的剛度和低速下的大扭矩;
3)臥式液壓刀架,精度高、剛性好、換刀時間短;
4)采用大對邊刀盤,刀具干涉小,加工范圍大;
5)機器人動作靈活、快捷準確;
6)料庫采用PLC控制,運行可靠,通用性好、操作簡單;
7)桁架機器人與機床一體式設計,結構緊湊,占地面積小。
適用行業:
適用于汽車、工程機械、儀器儀表、液壓、模具等行業。
項 目 |
單位 |
規格參數 |
|
加工 范圍 |
床身最大回轉直徑 |
mm |
Φ550 |
最大車削長度 |
mm |
100 |
|
最大車削直徑 |
mm |
Φ370 |
|
滑板上最大回轉直徑 |
mm |
Φ330 |
|
主軸 |
主軸頭型式 |
GB5900.1 |
A2-6 |
主軸通孔直徑 |
mm |
Φ66 |
|
液壓卡盤直徑 |
in |
8寸 |
|
主軸轉速 |
r/min |
50—4500 |
|
主電機功率(連續/30分鐘) |
kW |
11/15 |
|
床鞍
|
傾斜角度 |
DEG |
30° |
移動距離 X/Z |
mm |
210/550 |
|
快速移動速度 X/Z |
m/min |
30 |
|
刀架 |
刀位數 |
|
8 |
刀具尺寸 (車削/鏜孔) |
mm |
25×25/Φ40 |
|
桁架 |
機械手最大夾持直徑 |
mm |
Φ90 |
單爪抓取工件重量 |
kg |
5 |
|
快速移動速度 X/Z |
m/min |
160/140 |
|
移動距離X/Z |
mm |
620/1900 |
|
重復定位精度 |
mm |
±0.15 |
|
料庫 |
工位數 |
|
8 |
搬運工件尺寸 |
mm |
Ø25-Ø140 |
|
單工位承重 |
kg |
50 |
|
總重量 |
kg |
400 |
|
其它 |
電源容量 |
kVA |
32 |
氣源 |
MPa |
氣壓:0.5-0.7Mpa,流量≥350L/min |
|
體積(長×寬×高) |
mm |
3330X2800X2900(含料庫,后排) |
|
4900X1750X2900(含料庫,側排) |
|||
總重量 |
kg |
6000 |
