三軸線性導軌
產品介紹:

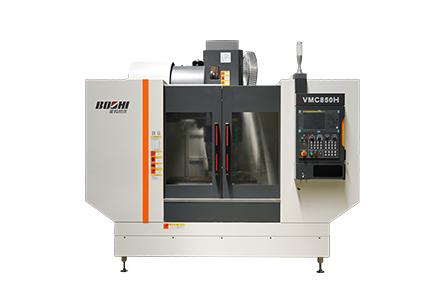

該系列立式加工中心立柱采用人字型結構,直聯式短鼻端主軸,XYZ三向采用知名廠家滾柱線性導軌、靜音絲杠。適用于3C零件、五金、汽配、模具、儀器儀表等行業的殼體、閥類、盤類和箱殼類零件的銑鉆等加工,適合對中小型模具加工。

產品特點:

1)機床整體為C形結構,采用人字型立柱,箱型滑臺及底座,使得機床具有良好的剛性;

2)三軸采用直線滾動導軌,剛性高、響應快、負載能力強。

3)三軸進給采用大扭矩交流伺服電機直連、高精度預拉伸滾珠絲杠結構,剛性高、熱穩定性好;

3)整體式主軸,采用精密角接觸軸承、經過嚴格的預緊及動平衡試驗,保證了主軸精度、剛性及熱穩定性;

4)采用圓盤刀庫,凸輪機械手換刀機構,換刀時間僅2.5秒(刀對刀),節省非切削時間,最多可容納24把刀具;

適用行業:

適用于汽車、模具、通訊、醫療器材、儀器儀表等行業。



技術規格:

技術規格

單位

VMC850H

VMC1060H

工作臺

工作臺面積(寬X長)

mm

500×1000

600×1300

T型槽(數量-尺寸×間距)

mm

5-18×90

5-18×120

允許負載

kg

500

1000

主軸

主軸錐孔

/

BT40

BT40

主軸電機功率(連續/15min.過載)

kW

7.5/11

7.5/11

主軸最高轉速

r/min

12000(直聯)

12000(直聯)

行程

X軸左右行程

mm

800

1000

Y軸前后行程

mm

500

600

Z軸上下行程

mm

600

600

主軸端至工作臺面距離

mm

110-710

80-680

主軸中心至立柱導軌距離

mm

570

655

進給

X、Y軸快速移動速度

m/min

48

36

Z軸快速移動速度

m/min

48

32

最大切削進給速度

mm/min

10000

10000

刀庫

刀庫容量

pcs

24

24

最大刀具重量

kg

8

8

精度

定位精度(GB/T18400-2010)

mm

0.009/0.009/0.009

0.010/0.010/0.010

重復定位精度(GB/T18400-2010)

mm

0.006/0.005/0.006

0.008/0.006/0.008

其它

氣源流量

L/min

350

350

氣壓

MPa

0.6-0.8

0.6-0.8

機床毛重

kg

6500

7500

機床凈重

kg

6000

7000

外形尺寸

mm

2800× 2300×3100

3200× 2750×3200
